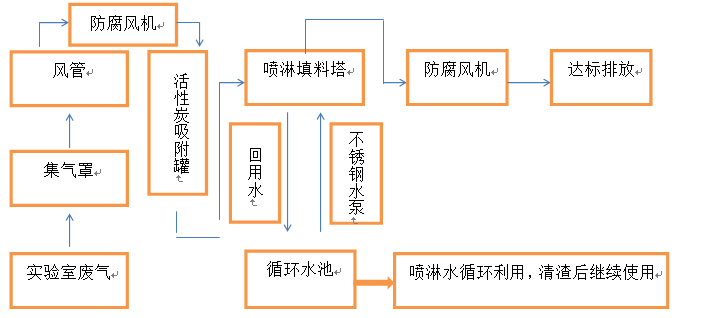

一、    工艺流程方框图



 工艺流程说明：
本废气处理工艺中，实验室所产生之废气首先经由集气罩收集后进入风管。然后废气自上而下通过活性炭吸附罐，此过程中废气中的90%以上有机废气、全部微尘、颗粒物及少量无机废气将被活性炭所吸附。剩余气体将从喷淋填料塔底部自下而上通过喷淋填料塔，此过程中废气中的无机废气在塔内填料表层与从塔顶喷淋下来的液体吸收剂充分接触并被吸收，即可达到排放要求。循环水池的吸收剂通过不锈钢泵抽至塔顶，周而复始。
